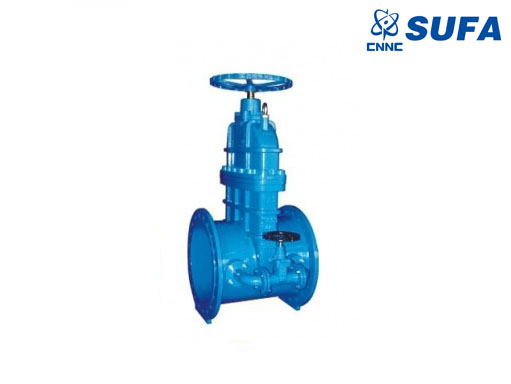

中核苏阀的DN600带旁通暗杆闸阀是一种在管道系统中用于截断或调节介质流动的关键设备，结合了旁通功能和暗杆设计，具有结构紧凑、操作灵活、密封可靠等特点。以下从结构、功能、应用及优势等方面进行详细介绍：

一、结构特点

暗杆设计

阀杆仅旋转而无上下移动，外露部分仅为阀杆，结构简洁，适用于空间受限或对美观性有要求的场合。

螺母固定在闸板上，通过阀杆旋转带动闸板升降，实现启闭功能。

旁通功能

闸阀本体集成旁通管道，可在主阀关闭前开启旁通，平衡进出口压力，减少主阀开启时的冲击力，延长阀门寿命。

密封性能

密封面采用不锈钢、硬质合金或橡胶等材料，确保长期使用的密封可靠性。

填料材质为柔性石墨或聚四氟乙烯，提高密封性能并降低操作力矩。

二、技术参数

公称通径：DN600（对应英制24英寸）

压力等级：通常为PN10、PN16、PN25或Class150、Class300

主体材质：球墨铸铁、铸钢、不锈钢（如WCB、LCB、304、316L等）

连接形式：法兰连接（符合GB/T 9113、ANSI B16.5等标准）

操作方式：手动（手轮）、电动、气动或液动

适用介质：水、油品、气体、蒸汽等

工作温度：-20℃至425℃（根据材质和密封材料选择）

三、应用领域

水利工程

用于水库、水渠、泵站等场景，控制水流截断或调节。

旁通功能可防止水锤效应，保护管道系统。

市政给排水

应用于自来水厂、污水处理厂，截断或调节污水、清水流量。

暗杆设计减少阀门井深度，降低施工成本。

工业领域

石油、化工、电力等行业，用于输送腐蚀性或高温介质。

电动或气动执行机构可实现远程控制，提高自动化水平。

消防系统

用于消防管道，确保紧急情况下的快速启闭。

旁通功能可平衡管道压力，防止阀门开启困难。

四、优势分析

操作便捷

暗杆设计使阀杆不外露，避免介质外泄或腐蚀，适用于恶劣环境。

旁通功能降低操作力矩，延长阀门寿命。

密封可靠

软密封（如橡胶）或硬密封（如不锈钢）满足不同工况需求。

填料密封设计防止介质泄漏，确保系统安全。

维护成本低

模块化设计便于更换密封件或执行机构，减少停机时间。

旁通功能减少阀门磨损，降低维护频率。

适应性强

多种材质和驱动方式可选，适应不同介质和温度条件。

符合国际标准（如API、DIN、ISO），便于全球采购。

五、典型产品示例

品牌：中核苏阀、宣球泵阀、上海蝶灵等

型号：Z45H-16C、Z945X-16Q等

价格范围：

手动暗杆闸阀：约￥400-￥2000/台

电动暗杆闸阀：约￥1000-￥5000/台（含执行机构）

六、安装与维护注意事项

安装要求

垂直安装（阀杆垂直），手轮位于顶部，便于操作。

带有旁通阀的闸阀，开启前需先打开旁通阀平衡压力。

维护建议

定期检查密封面和填料状况，发现泄漏及时更换。

长期停用时，应关闭阀门并排空介质，防止锈蚀。

七、总结

DN600带旁通暗杆闸阀通过暗杆设计和旁通功能的结合，兼顾了结构紧凑性和操作便捷性，适用于水利、市政、工业等多个领域。其密封可靠、维护成本低的特点，使其成为管道系统中不可或缺的关键设备。
